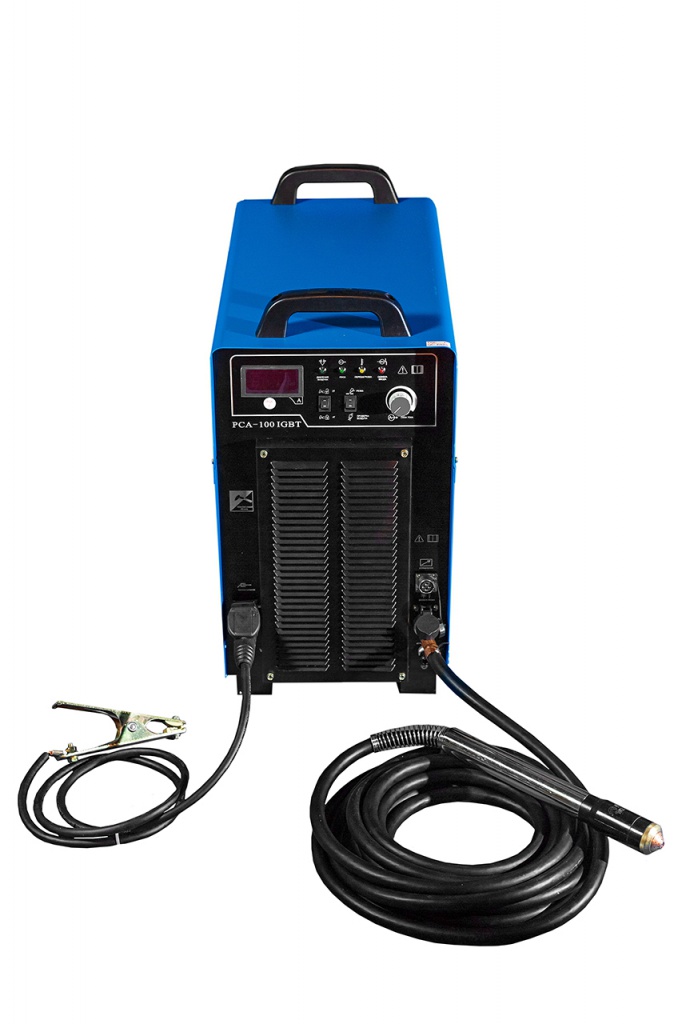

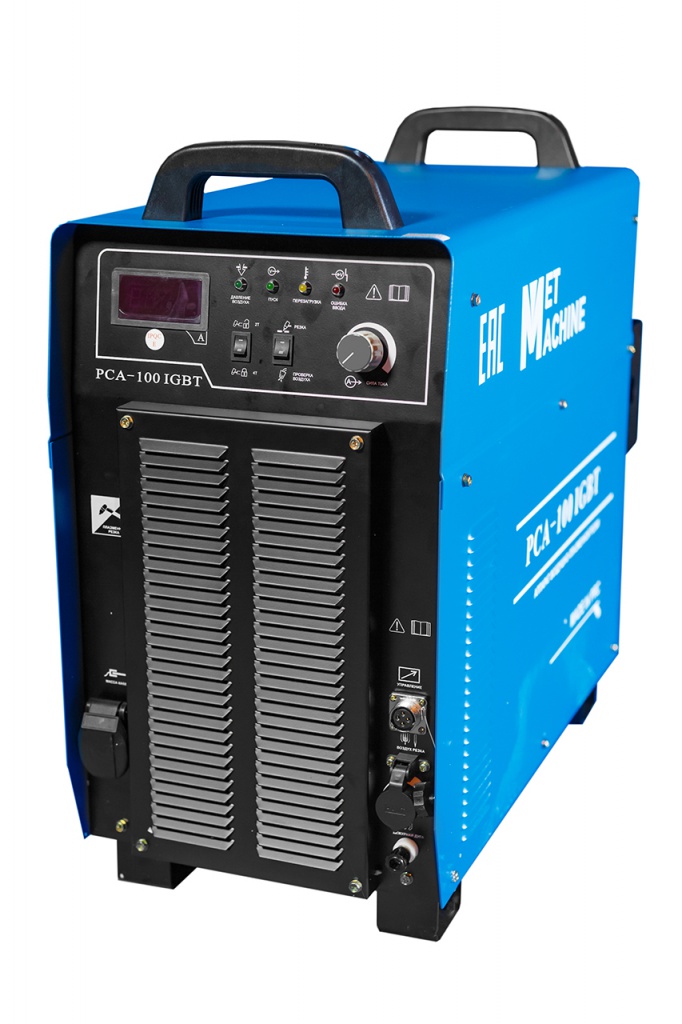

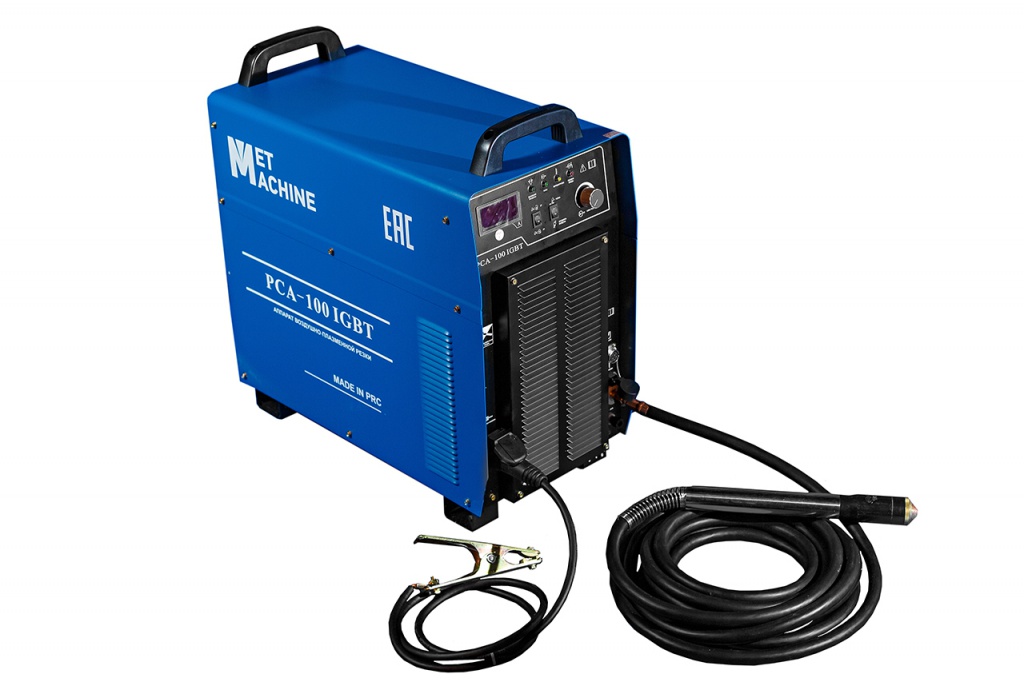

Аппарат воздушно-плазменной резки PCA-100 IGBT

129 018

Бренд

VEKTOR

Подробнее

Купить в 1 клик

Скачать описание

  • Описание
  • Характеристики
  • Отзывы (0)

Описание товара



Особенности и преимущества аппаратов PCA









  • Технология IGBT c техникой мягкой коммутации уменьшает резкое изменения тока и напряжения при переключении, обеспечивает стабильный ток реза, повышает качество реза. Воздушно-плазменная резка металлов является самым технологичным способом термической обработки. КПД и качество при таком методе значительно выше, чем при использовании газовой резки.




  • Высокая продолжительность включения (100% при температуре 40°С), приспособлен для работы под длительной нагрузкой.






  • Наличие двухтактного и (2T) и четырёхтактного () режимов. режим используется при быстрой резке небольших изделий, где плазмотрон подаёт заданное напряжение дуги сразу. режим используется при резке габаритных изделий большой толщины. В этом режиме реализованы плавное нарастание, плавный спад и величина базового тока в начале и в процессе цикла резки с последующей продувкой.





  • Источники PCA-100A и PCA-120A оснащены датчиком давления воздуха. PCA-200A, PCA-300A и PCA-400А оснащёны датчиком водяного давления для защиты резака.



  • Функция отложенного повышения силы тока уменьшает расход  и износ составляющих частей в плазменном резаке.



  • Широкий диапазон колебания напряжения сети ±15%



  • Функция точной предустановки электрического тока резки позволяет работать с изделиями различной толщины.



  • Наличие функции тестового прожига облегчает регулирование воздушного давления.




  • Защита от перегрева, повышенного и пониженного напряжения в сети, недостатка напряжения и обрыва фаз, перегрева и недостаточного давления сжатого воздуха.



  • Система контроля за напряжением и током дуги обеспечивает надёжное зажигание и стабильное горение дуги.






  • Возможность параллельного подключения 2х источников с присоединением чиллера и общего выносного пульта управления для увеличения тока резки листового металла.





  • Функция предустановки электрического тока: точная предустановка тока резки и его бесступенчатое регулирование, применяется для работы с изделиями различной толщины.



  • Высокий коэффициент результативности зажигания дуги, стабильный ток резки, хорошая жёсткость дуги, глубокий разрез, превосходные технологические характеристики.



  • Имеется функция отложенного повышения силы тока.


































































































































Технические характеристики аппаратов воздушно-плазменной резки
PCA-100 IGBT PCA-120 IGBT PCA-200 IGBT PCA-300 IGBT
Напряжение питания, В/Гц 3~380±15%, 50/60


3~380


±15%, 50/60
Номинальная входная мощность, кВт 17.80 22.40 38.80 70.1
Класс защиты IP21S IP21S IP21S IP21S
Входной ток 27 А 34 А 71 A 100 А
Выходной ток 100 А 120 А 200 А 300 А
Напряжение на выходе 120 В 128 В 160 В 200 В
Номинальное напряжение загрузки 300 В 300 В 315 В 380 В
Продолжительность включения 100% (40°)
Диапазон регулировки выходного сигнала 30-100 А 34-120 А 40-200 А 60-300 А
Пропорции выходных сигналов напряжения на дуге 1:1/1:20/1:50/1:100
Промыш прожиг углеродистой стали, мм 0.3 - 22 0.3 - 25 1 - 45 1 - 50
Класс изоляции F F F F
Максимальная толщина резки углеродистой стали 40 мм 45 мм 65 мм 80 мм
Тип газа воздух воздух воздух воздух
Давление газа, МПа 0.4 - 0.6 0.4 - 0.6 0.45 - 0.6 0.45 - 0.6
Способ охлаждения источника воздушное охлаждение
Габариты (ДхШхВ), мм 695х320х580 695х320х580 800х380х810 890х430х900
Вес нетто, кг 51 52 82 125

































































































































































Технические характеристики аппаратов воздушно-плазменной резки
PCA-100 IGBT PCA-120 IGBT PCA-200 IGBT PCA-300 IGBT
Напряжение питания, В/Гц 3~380±15%, 50/60


3~380


±15%, 50/60
Номинальная входная мощность, кВт 17.80 22.40 38.80 70.1
Класс защиты IP21S IP21S IP21S IP21S
Входной ток 27 А 34 А 71 A 100 А
Выходной ток 100 А 120 А 200 А 300 А
Напряжение на выходе 120 В 128 В 160 В 200 В
Номинальное напряжение загрузки 300 В 300 В 315 В 380 В
Продолжительность включения 100% (40°)
Диапазон регулировки выходного сигнала 30-100 А 34-120 А 40-200 А 60-300 А
Пропорции выходных сигналов напряжения на дуге 1:1/1:20/1:50/1:100
Промыш прожиг углеродистой стали, мм 0.3 - 22 0.3 - 25 1 - 45 1 - 50
Класс изоляции F F F F
Максимальная толщина резки углеродистой стали 40 мм 45 мм 65 мм 80 мм
Тип газа воздух воздух воздух воздух
Давление газа, МПа 0.4 - 0.6 0.4 - 0.6 0.45 - 0.6 0.45 - 0.6
Способ охлаждения источника воздушное охлаждение
Габариты (ДхШхВ), мм 695х320х580 695х320х580 800х380х810 890х430х900
Вес нетто, кг 51 52 82 125
